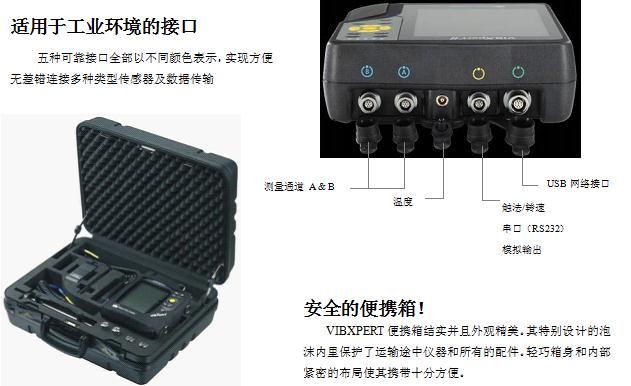

测量通道

2个模拟通道(A & B)，可选：

－电压(AC / DC，±30V max.)

－电流(AC / DC，±30mA max.)

－ICP信号(2mA，24V max.)

－LineDrive 信号(10V，10mA max.)

－PT 100(4 & 2线)

－Strain gages(全 & 半桥，5mA)

1个模拟通道：温度传感器(NiCrNi)

1个数字通道：1＋1 脉冲/转速(RPM，触发，相位)

         脉冲&AC 信号(±26V)

参数－模拟测量通道(A & B)

频率范围              0.5 Hz ～ 40 kHz

动态(测量/总共)        96 dB / 136 dB

采样频率              ≤ 131 kHz / 通道

输出

频闪控制：            TTL

信号输出：            用于耳机和信号处理

测量范围 / 精度

      RPM 10~200000 rpm / ±1‰ / ±1 rpm

温度    -50…+1000℃(NiCrNi)/ ±1% / ±1℃

位移  6000 μm(p-p) / ±1%

速度 6000 mm/s(p-p)/ ±1%

加速度  6000 mm/s2(p-p)/ ±1%

FFT

Fmin        0.5 Hz ~ 10 Hz，可选择

Fmax        200 Hz ~ 51.2 kHz，可选择

线      100 ~ 102400

窗函数：矩形窗、汉宁窗、平顶窗、海明窗、布拉克曼窗、

        巴特里窗、凯塞窗

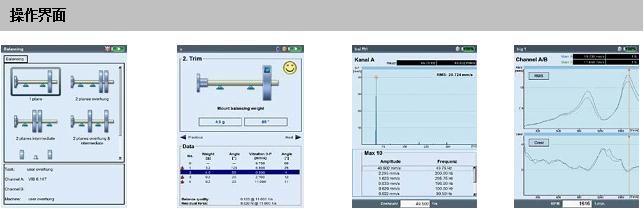

操作模式：

非路径模式

－通频值：振动(加速度、速度、位移)、电流、电压(AC

/ DC)、冲击脉冲(滚动轴承状况)、温度、机 器转速

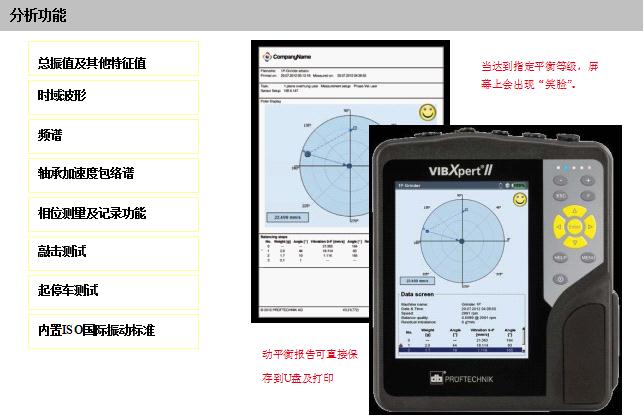

－信号：频谱(幅值、包络)、时域波形、倒谱、相位

交叉相位、轴心轨迹、启停车测试、冲击测试路径模式

路径模式

－通过结构树、列表或者机器图片作为向导

－可优化过程从而快速获取测量数据

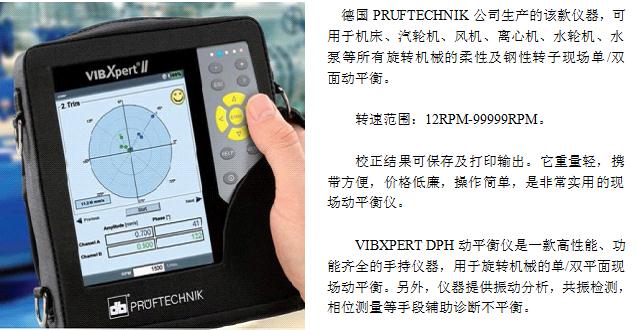

动平衡：单/双平面的动态平衡

存储：RAM，内部64 MB

  CF卡，256MB ~1 GB

显示：LCD，带背光480X320 像素(1/2 VGA)

电源：锂电池，可更换7.2 V / 4.8 Ah

充电时间：< 5 小时

存放温度范围： -20℃…+70 ℃

使用温度范围： -10 ℃… +60 ℃

防护等级：IP 65防尘防水

尺寸：180 x 160 x 55 mm(LxWxH)

重量：1.2 kg
