目前，诊断滚动轴承的故障常用的方法有：
· 频谱分析法（FFT）
· 包络分析法
· 冲击脉冲诊断法(SPM)
· 其它（峭度、峰值系数、声发射等）

频谱分析法（FFT）和包络分析法有如下特点：
· 需专业人员进行分析
· 不易给出轴承损伤程度及润滑状态的结论
· 诊断成功率依赖于诊断人员的经验及水平
· 对低转速轴承无能为力
· 较难发现轴承早期故障诊断

冲击脉冲诊断法(SPM) 有如下特点：
· 无须专业人员进行分析，可直接得到轴承损伤程度
· 诊断快捷、准确，可作为滚动轴承监测的主要手段
· 同样适用于低转速轴承
· 可轻易获得轴承早期故障信息

二、冲击脉冲测量用于滚动轴承失效的诊断

1、什么是冲击脉冲：
两个物体相互碰撞会产生一定能量的震动，这种震动不是呈连续状态而是以压力波的形式传递并呈脉冲状态，这种由于接触面上的物体发生碰撞而产生的震动为冲击脉冲。

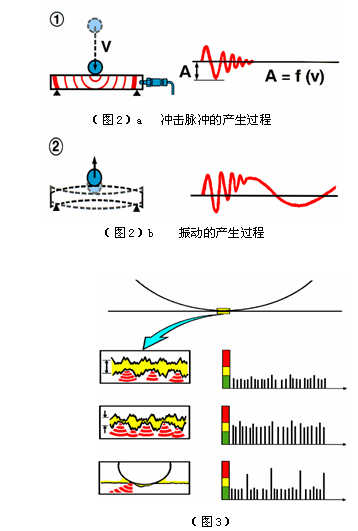

2、冲击脉冲与振动不同，两者的区别可用一个金属球下落撞击金属棒来描述：
①冲击脉冲是断续的（图2）a
②振动是连续的（图2）b

3、冲击脉冲能量的大小取决于两方面：
①物体碰撞时的冲击速度
②物体表面凹凸不平度

4、冲击脉冲值与滚动轴承状态的关系
我们知道，滚动轴承的滚动体与滚道表面并不是绝对光滑的，在轴承转动时，“粗糙”的表面使两者之间的润滑油产生波动，并对外滚道产生能量较小但频率较高的冲击；同时滚动体滚过某一缺陷位置时则会产生一个相对能量较大，但频率较低的冲击，这种冲击会随着滚动体或滚道表面产生的缺陷而明显增大。冲击脉冲法就是采用特殊的振动传感器将以上信号放大后加以采集，经过分析处理后确定滚动轴承的运行状态。（图3形象的描述了滚动轴承工作表面状态与冲击能量的关系）


5、滚动轴承的寿命及评定参数

（1）、滚动轴承的寿命
滚动轴承的寿命是以同一批型号的轴承，在相同运转条件下90%的轴承不发生破坏前的转数（以106转为单位）或工作小时数作为轴承的寿命，并把这个寿命叫做额定寿命。而冲击脉冲对轴承寿命的定义为，一只完好的新轴承有一个初始冲击震动值，当冲击震动值达到初始冲击震动值的1000倍左右时，就认为该轴承已经达到使用寿命的终点。用分贝（dB）表示时，轴承寿命终点的冲击震动值为60dB，即：
20lg1000/1=20lg103=20*3=60 (dB)

（2）、几个状态评定参数的含义：
dBsv：冲击脉冲值的绝对分贝，是用来衡量冲击脉冲能量强度的绝对值。
dBi： 冲击脉冲值的背景分贝，即滚动轴承初始值。其数值大小取决于滚动轴承内径大小和转速的大小。
dBn： 冲击脉冲值的标准分贝。用来评定滚动轴承工作状态的标准。dBn= dBsv- dBi
dBm： 最大分贝，表示滚动轴承元件损坏的最大程度。
dBc： 地毯分贝。表示滚动轴承各元件表面普遍共有的粗糙度，其数值为每秒产生200个冲击脉冲信号时的数值。一个工作状态良好的滚动轴承，地毯值低于10 dBn。dBc总是小于dBm。
HR： 高频冲击值，其数值为每秒产生1000个冲击脉冲信号时的数值。
LR： 低频冲击值，其数值为每秒产生40个冲击脉冲信号时的数值。

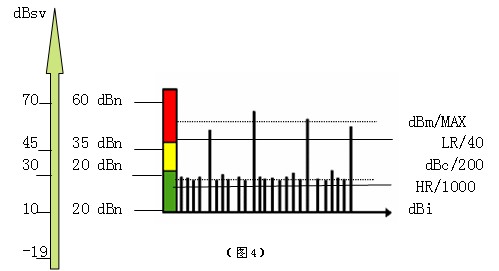

（3）、几个状态评定参数之间的关系：

三、BT2100 轴承故障检测仪

在大量轴承实验数据的基础上，得出了各类轴承在各种运转条件下的状态评价标准，从而使冲击脉冲技术具备了现场实用的技术条件。
评价标准以固化软件的形式存储于仪器内，无需用户人工查找，仪器可根据测量值结合轴承的基本参数直接给出评价结果----绿、黄、红区。

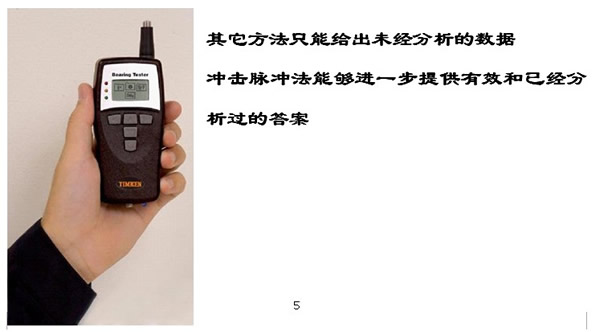

基于冲击脉冲技术，美国铁姆肯公司推出了BT2100轴承故障诊断仪，是通过dBm和dBc以及他们之间的△值来来判断轴承的运行状态，油膜的厚度及轴承安装质量。

（1）滚动轴承状态的识别
BT2100轴承故障检测仪将0—60dB分成绿、黄、红三个区域。
绿色区域----读数为0--20 dBn。表示滚动轴承处于正常良好状态。检测周期可在1—3个月内选择
黄色区域----读数为20--35 dBn。表示滚动轴承已出现轻微的失效或表示滚动轴承有降低工作状态的趋势存在。检测周期可缩短到一天或一周。
红色区域----读书为35--60 dBn。表示滚动轴承已出现较重或严重缺陷。其工作状态不良，有明显的失效存在，需停机检修。

（2）参数的读取方法

识别滚动轴承的状态是否良好，主要是看dBc与dBm两值处于什么区域，因而正确读取dBc与dBm值是非常重要的。

①dBm的读取：dBm是滚动轴承冲击脉冲的最高极限。是由滚道表面缺陷产生的震动能量。如果我们用耳机监听时，即为耳机发出的最高音频信号，声响特点为断续声响。

②dBc的读取：dBc表示的是滚动轴承滚道表面公共的粗糙度，用耳机监听时，即为连续音频信号与断续音频信号的分界点，声响特点为似断非断。


注意：一般规定dBc与dBm两值读数误差不得大于±3 dBn。误差大了会给监测和诊断带来不利影响。


（3）、判断规则

CB108对滚动轴承状态的判断主要依据如下规则

（4）、典型实例

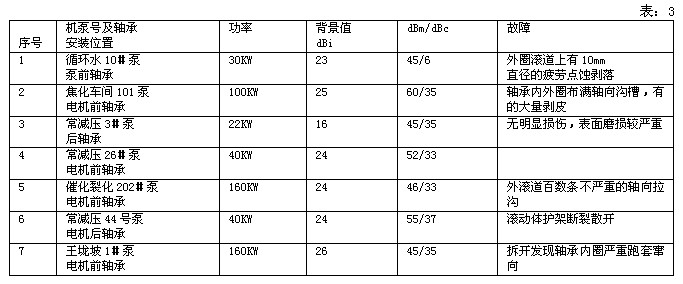

下表是某炼油厂86年2月～86年10月期间监测到的部分轴承有故障的典型数据。从表中看，这类滚动轴承dBc与dBm值均处于黄区和红区。通过停机解体验证这类滚动轴承却是存在各类严重损伤。如常减压44＃泵前轴承滚动体护架断裂散架。焦化泵101＃电机前轴承的轴承内外滚道布满轴向沟槽，有的沟槽处还存有大量的剥皮，滚动体表面也存在同样缺陷。王垅坡1＃泵电机前轴承是刚检修换上的新轴承，检修完毕试运行时经检测发现脉冲值偏高，仪器指示轴承状态严重不良。经解体发现轴承内圈严重跑套窜向电机小盖，并与小盖摩擦，小盖端面在试运行中已磨去1mm之多。
