AT-100F振动变送器-北京奥特安科技有限公司 www.bjata.cn

AT-100F振动变送器是我公司自行研发生产的工业级状态检测产品，该振动变送器精度高，性能可靠，适合各种恶劣工业环境，AT-100F振动变送器配接ICP型压电加速度传感器，经积分后输出振动速度的真有效值或振动位移的峰-峰值,输出方式为：（两线制4-20mA电流信号4-20mA电流信号）。特别适合恶劣环境的长期状态监测。如果用户需要还可赠加诊断波形输出。

二、技术规格

测量范围：用户选择其中一种

1.振动速度真有效值0～20mm/s

2.振动速度真有效值0～40mm/s

3.振动位移的峰-峰值0～200um

4.振动位移的峰-峰值0～300um

输出方式：1.两线制4～20mA

2.三线制4～20mA

输出负载电阻：0~500欧姆

频率响应：10-1000Hz

工作温度(℃):传感器-30～+80;变送器-30～+80

供电：20～30Vdc；

传感器壳体：不锈钢材料、气密封装；

传感器灵敏度温度变化自补偿

传感器安装： M5或M5转M8螺纹

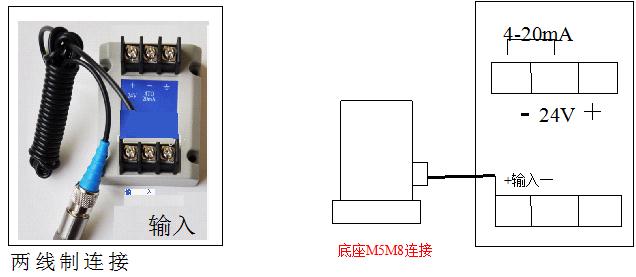

三、接线方法

四、输出

测量范围中确定的最大输出值，与输出电流的对应关系：如图

0mm/s ----对应------- 4mA

最大输出-对应-------20mA

五、五、注意事项

1．传感器与变送器在出厂时已一对一配套校准，使用时注意不要搞混。二者间连接应使用配套电缆线。

(压电传感器输入采用TNC头连接；ICP传感器输入采用接线柱连接)

2．传感器和被测物体之间应有刚性紧密接触。要求被测物体表面平整、传感器用防松垫圈安装。

3．为防止松动，导线插头与传感器插座旋紧后可在外面涂抹硅橡胶。

4．为避免地线干扰，变送器的各接线端子与外壳是绝缘的。连线时注意不要短路。
