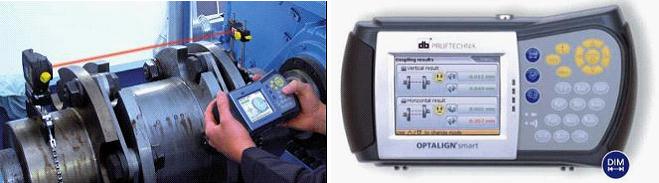

————精确激光对中行业的开创者和领导者 【产品名称】：激光对中仪 【产品型号】：斯玛特 RS 【产 地】：德国 【生产厂家】：普乐福尼克公司
一、概述： 斯玛特 RS激光对中仪使用单激光和五轴传感器。该传感器包括两个完全线性化的双轴PSD位置传感器和一个精密的电子倾角仪，可以在五个自由度上精确测量轴的运动， 斯玛特 RS激光对中仪的这种测量原理是唯一的一种，可以允许传感器在任意位置进行在线跟踪调整，并同步实时监测水平和垂直方向上的调整量的高端激光对中仪。 二、标准功能和特点：
1. 定点测量模式–-只需在8个450的测量位置，测取任意3个测点 2. 自动连续扫描模式--从任意位置开始，向任何方向旋转转轴，在任意位置 停止测量，仪器即可显示对中状况，并自动保存测量数据 无线数据通讯的蓝牙技术 3. 垂直机器的对中 4. 软脚测量 5. 自动连续扫描测量, 用于可转动轴, 任意位置开始任意位置结束 6. 五轴传感器，可同时监测水平和垂直两个方向调整变化量 7. 高分辨率背光彩色TFT界面 8. UniBeam 单激光技术可以快速调试 9. 可测量不能转动的轴 10. TolChek（笑脸） – 自动对中情况评估 11. QuickCheck – 快速对中检查, 只需输入一个尺寸就能知道垂直方向和水平方向的联轴器的值 12. 实时监测水平方向或垂直方向的修正
三、强大的功能扩展： 1.热膨胀值预置--输入对中目标值和热膨胀值 2.选择固定地脚--解决螺栓限制问题 3.多点测量模式--在超过600的测量范围内，测量任意3个或更多的点 四、技术参数 主机： 1.显示类型：TFT, 日光下可读, 65535彩色 背光屏幕，对比度可调 2.屏幕尺寸：3.5英寸 3.键盘：导航键以及字母数字键盘 4.LED指示灯：4个LED激光状态及对中状 况指示灯，2个LED蓝牙和 电源状态指示灯 5.电池：4x 1.5V IRC LR6（AA）电 池，充电电池可用 6.操作时间：18小时，基于典型使用（25％测量，25％待机和50％休眠） 7.重量：865 g（含干电池） 8.防护等级：IP65（防震、防尘、防水） 9.工作温度：00C~550C 10.相对湿度：10%到90% 11.外形尺寸：214 x 116 x 64 mm 探测器： 1.原理：同轴反射激光束 2.防护等级：IP67（可浸水，防尘），防震 3.环境光线抑制功能：有 4.工作温度：0℃至55℃ 5.存放温度：-20℃至80℃ 6.尺寸：107 x 70 x 49 mm 7.测量距离：7米 8.探测器窗口尺寸：12*12mm 9.重量：约177 g 10.激光类型：镓铝砷半导体激光 11.激光波长：675 nm （红色可见激光） 12.激光安全等级：2级, 13.光束功率 ：＜1 mW 14.测量区域 ：无限，可扩展（专利技术） 15.分辨率：1 µm/0.04 mil 16.精确度：大于98% 17.内置倾角仪测量范围：0-3600 反射镜 1.类型：90度棱镜 2.精确度：高于99% 3.防护等级：IP67（可浸水，防尘），防震 4.工作温度：-20℃至60℃ 5.存放温度：-20℃至80℃ 6. 尺寸：100 x 41 x 35 mm 7. 重量：65g 仪器箱 1.类型：ABS，2米防摔试验 2.尺寸：470 x 400 x 195 mm 3.重量：5.6 kg(含所有标准配置) 无线通讯（蓝牙）模块（选配） 1.类型：蓝牙连通等级2，传输功率100mW 2.传输距离：10米 3.电源：2*1.5V IEC LR6(AA)电池 4.操作时间：14小时，基于典型使用（5％ 测量，50％待机） 5.工作温度：0℃至50℃ 6.防护等级：防震、防尘、防水（IP 65） 7.尺寸：81 x 41 x 34 mm 8.重量：约110 g（包含电池） 四、标准配置： 1.箱子 2.控制单元，含电池 3.控制单元架 4.传感器, 含防尘盖 5.感器电缆 6.反射镜 7.外置倾角仪 8.电缆 9.镜头布 10.测量卷尺 mm/inch 11.操作手册 12.蓝牙模块
|
